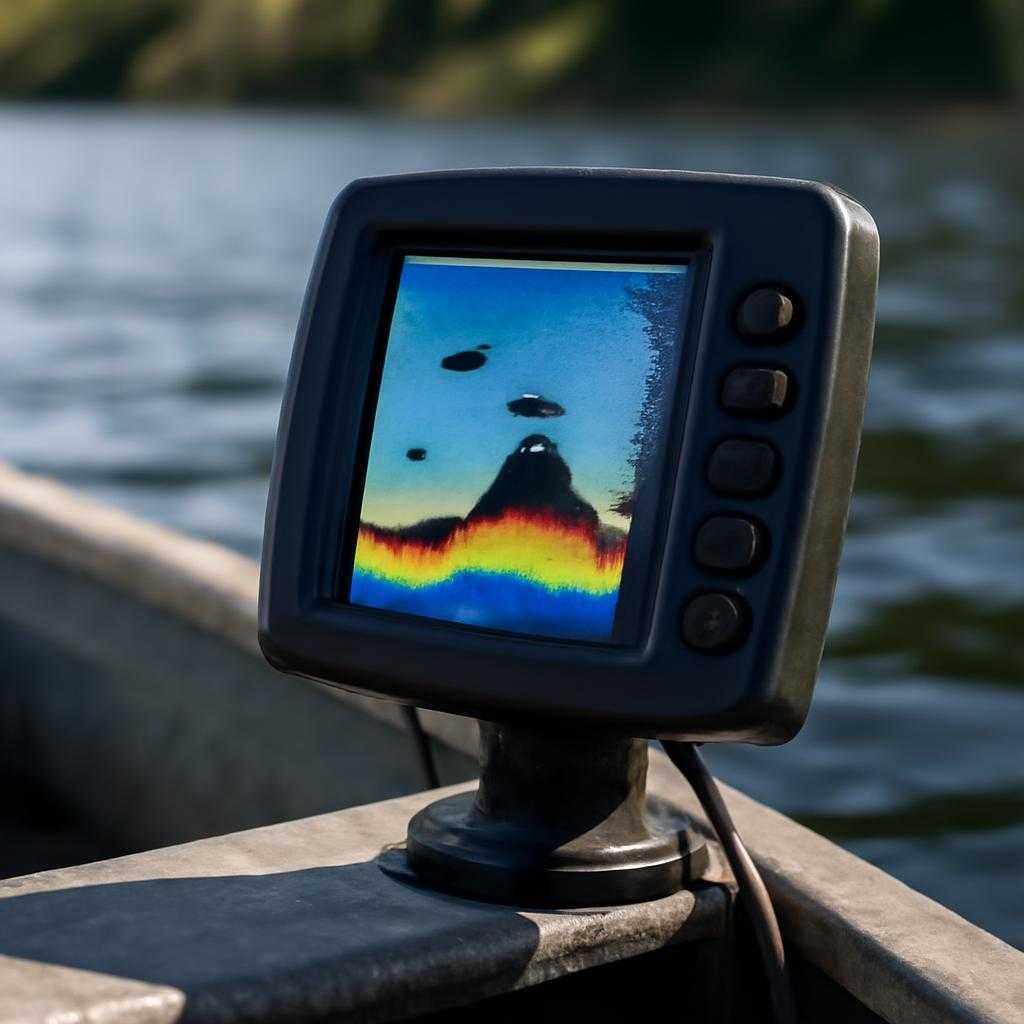

Эхолот — карманный гидролокатор для рыболова. Устройство генерирует звуковой импульс, принимает отражённый сигнал и переводит задержку во встречу на экране. Задача прибора — показать, где вода пустует, где собирается рыба, где лежит коряжник. Я пользуюсь эхолотами пятнадцать сезонов, поэтому расскажу без рекламного тумана.
Импульс и отклик
В излучателе стоит пьезокерамическая пластина. Контроллер подаёт краткий электрический толчок, пластина колеблется и производит акустический фронт. Волна идёт к дну со скоростью примерно 1480 м/с, отталкивается от твёрдых границ и возвращается. Таймер фиксирует промежуток между посылкой и приёмом, каждые 741 мкс на экране вырастает метр глубины. Часть энергии теряется из-за рассеяния, что гидроакустики зовут аттенюацией. Для компенсации работает автоматическая регулировка усиления — AGC.
Косой луч
Катушка часто трудится на частоте 200 кГц с углом 20°, чего достаточно для пресноводных стоячих плёс. Для глубокого хода я переключаюсь на 83 кГц при 60°. Узкий луч рисует точнее, широкий охватывает больший сектор, зато размывает деталь. Современные модели переходят на CHIRP — импульс с размашистым спектром. Такой приём уменьшает боковые лепестки диаграммы и раздвигает цели, рыба отделяется от водорослей на экране.
Цветной дисплей
Сырой сигнал проходит логарифмическую детекцию, затем прорисовывается палитрой. Красный означает плотный отклик, жёлтый — средний, зелёный — слабый. Я держу шкалу «цветовым кодом» — Hard Bottom подкрашивается кирпичным тоном. Нисходящая дуга в истории трассы указывает на проходящую мимо рыбину. Стая чаще выдаёт областнойко с градиентом. Если линия рельефа подскакивает ступенью даже на ровном песке — поднялся термоклин.
Трансдьюсер требует чистой воды за кормой. Болтающийся кабель в завихрениях рождает шум, гидрофонный треск зовётся «спаркс». Я прячу шнур вдоль редана лодки, заливая стыки полиуретаном. На лунке использую портативный вариант с датчиком в стакане антифриза. Жидкость выравнивает акустический импеданс, сигнал уходит вниз без воздушной прослойки.
Глина смягчает отражение, из-за чего прибор занижает глубину. Пузырьки от мотора и вихри холостой струи выбивают вертикальные столбы на экране. В такие минуты перехожу в ручное усиление и сдвигаю порог шумоподавителя до −6 дБ.
После выходов споласкиваю датчик в пресной воде, соль вытягивает ионы, пищалка тускнеет. Контакты обрабатываю диэлектрической смазкой, чтобы гальваническая пара магний-латунь не развивалась.
Эхолот нужен не ради цифры глубины, а ради уверенности. Когда экран показывает каверну среди коряг, рука уже тянется за приманкой, будто звуковая кисть нарисовала точку заброса.
