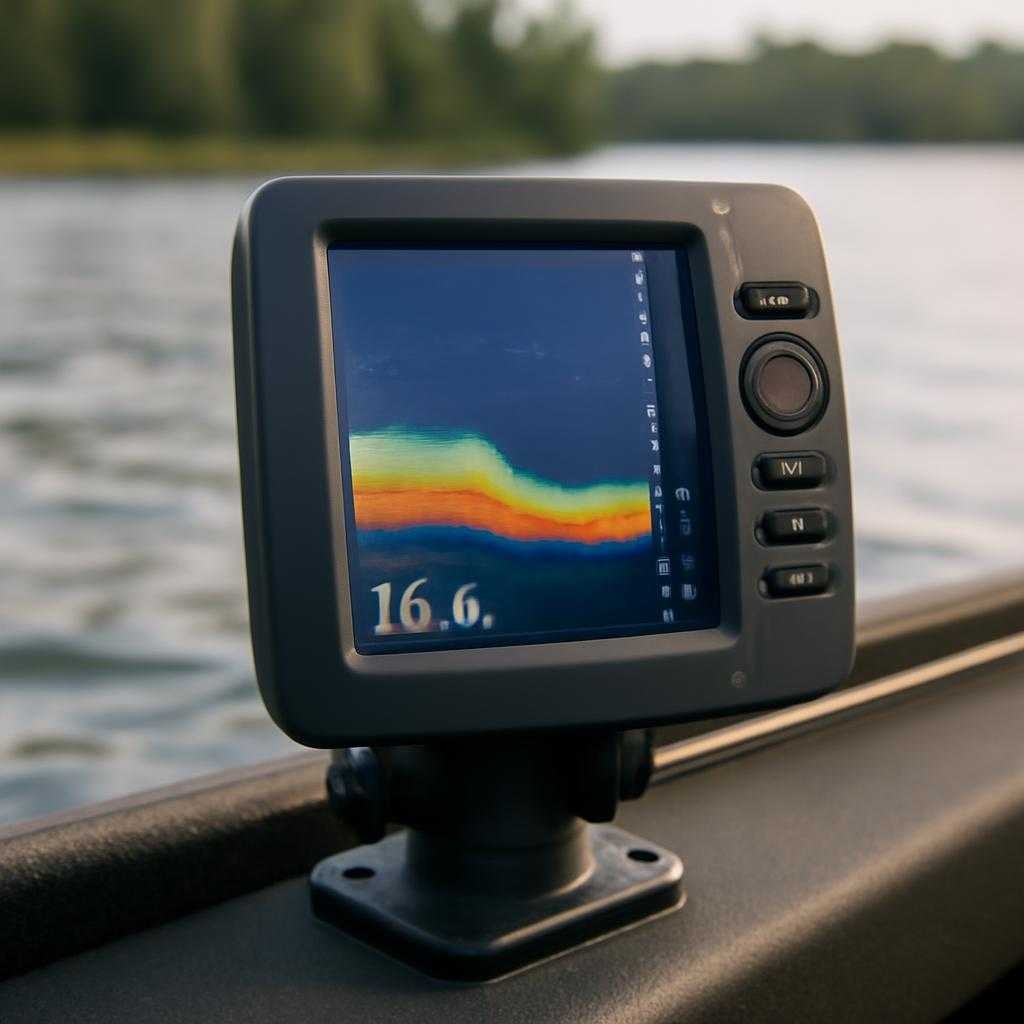

Судно дрейфует над ямой, дисплей перед глазами мерцает знакомыми дугами. Я держу эхолот с первого выезда середины девяностых и до сих пор воспринимаю экран как рентген водоёма.
Эхолот — ультразвуковой локатор, посылающий пачки импульсов вниз и принимающий эхо от твёрдых объектов. Та же схема действует в летучей локации летучих мышей, только частоты другие.
Принцип действия
Пьезокристаллическая пластина в датчике под действием короткого напряжения сгибается и рождает волну около 200 кГц. Она проходит слой воды, встречает границу плотностей и отражается. Чем плотнее объект, тем сильней возвратный пик. Время между импульсом и эхо размноженное на скорость звука в воде даёт глубину.
Угол луча определяет сектор обзора. Узкий конус выхватывает рельеф точнее, широкий конус полезен при поиске стай. При переходе частоты к 50 кГц конус расширяется, потери детализации возрастают, зато малошумный сигнал проникает на тридцать, сорок, пятьдесят метров.
В каталоге производителей появляется редкий термин «сомнолограф» — режим длительного «усыпления» дисплея при ожидании поклёвки. При включении я вижу сохранённую серию последних импульсов и сразу понимаю, как смещается стая судака.
Оптика экрана
Цветовая шкала переводит амплитуду эхосигнала в палитру. Красный или коричневый слой сигнализирует о камне или ракушечнике, жёлтый указывает ил, голубой — взвесь. Для новичка картинка напоминает гидрологическую абстракцию, для меня — нотную тетрадь, где каждая дуга звучит плавником.
Дуга от одинокой щуки поднимается и опускается медленно, словно контрабасовый ключ. Стая средних окуней формирует частокол штрихов. Горизонтальная линия без разрывов — термоклин, слой резкого скачка температуры, под ним кислорода меньше, хищник предпочитает верхний ярус.
Сканирующие модели SideVü и DownScan добавили боковое изображение. Отражённый фронт записывается через узкую антенну, потом алгоритм изгибает временную ось, превращая задержку в горизонталь. Получается фотография дна, где видно коряги и даже отдельные ветви.
Прикладная практика
На быстром течении я предпочитаю крепить датчик к транцу через поворотную штангу — так победнее турбулентных пузырьков. Шаг волны, создаваемый кавитацией, маскирует сигналы гораздо сильней, чем легкий рябчик.
Маркерные буи складываю заранее, завожу лодку выше прогнозной точки и пускаю дрейф. Как только экран рисует тёмный выступ, сбрасываю буй, возвращаюсь немного выше и огружаю джиг. Рельеф читается точнее, чем при автономной разведке якорем.
Зимой торцевая рукоять бурга удерживает датчик строго вертикально. Сдвиг даже на десять градусов смещает пятно контакта, сузив или раздув дугу рыбы. В мороз часть любителей заворачивает датчик в полиэтилен, я использую гелиевый слип с индексом вязкости 30, он не схватывается льдом до –40.
Грубо говоря, эхолот — перископ для подводного леса. Вместо зеркал и линз здесь встречаются миллисекунды и децибелы. Легко забыть, стоя на бреге, что под килем проходит целый каньон с водопадом пузырей. Прибор возвращает слух глазам, давая шанс поймать тёплый рокот чешуи прежде, чем блесна коснётся дна.
