Футбольный манеж под ключ без риска

Закрытая арена поддерживает круглогодичный тренировочный ритм, исключая паузы из-за погоды. Формат, позволяющий построить футбольный манеж под ключ, сокращает число подрядных звеньев, упорядочивает ответственность и удерживает график в заданных рамках. Единственный контракт охватывает инженерные расчёты, материалы, работу техники, внутреннее оборудование, сдачу государственной комиссии.

Подбор участка

Минимальная площадь для манежа тренировочного типа с полем 60×40 м, безопасными зонами и парковкой равна трём гектарам. Транспортная доступность повышает поток спортсменов и зрителей, а врезка в городские коммуникации уменьшает затраты на прокладку сетей. До начала проектирования подрядчик организует геологию, топографическую съёмку, исследования грунтовой воды, проверку санитарных зон. Данные обследований влияют на тип фундамента и расчёт снеговой нагрузки.

Проектная стадия

Архитектурно-конструктивная модель определяет геометрию пролётов, высоту свода, расположение трибун, раздевалок, инженерных комнат. Нормативы СП 31-114-2004, СанПиН 2.4.4.3172-14 и регламенты FIFA закладываются в техническое задание. Цифровая информационная модель (BIM) помогает точно рассчитать металлоконструкции, ускоряет согласования экспертизы, оптимизирует смету без лишних запасов.

Каркас и основание

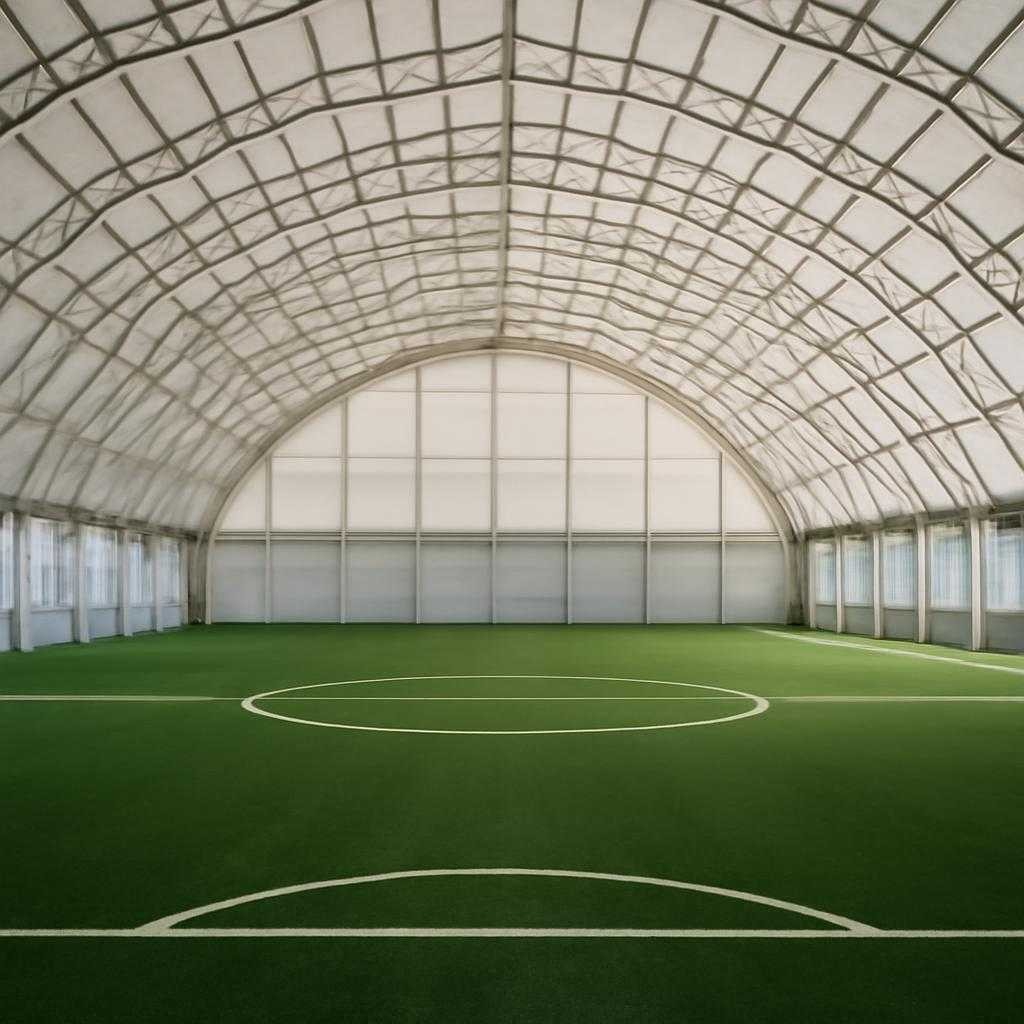

При пролёте до 80 м хорошо подходит стальная арка из замкнутых труб с огнезащитным покрытием. Глубина свайного поля подбирается после динамического зондирования, распространена буронабивная технология с нижним уширением. Горизонтальные связи из прокатного уголка усиливают устойчивость каркаса при ветровой нагрузке до 0,38 кПа.

Инженерные системы

Тёплый воздух подаётся по воздушным рукавом с перфорацией, исключающей сквозняк. Рекуператор снижает энергопотребление вентиляции на сорок процентов. Инфракрасные излучатели поддерживают 15 °C при наружных –25 °C. Ледовый фактор конденсата снимается подогревом притока. Спринклерная сеть спроектирована по классу 3, время полного орошения — двадцать секунд. Светодиодные прожекторы с индексом CRI>90 равномерно распределены по параболе, исключая блики на газоне.

Фасад и кровля

Часто применяется двухслойная ПВХ-мембрана с внутренним воздушным контуром. Материал легок, быстро монтируется, выдерживает десять циклов температур от –50 °C до +70 °C без потери прочности. Альтернативой выступает сэндвич-панель 120 мм, повышающая шумоизоляцию. Для кровли рассчитывается нагрузка 240 кг/м², при обильном снегопаде активируется кабельная система стока.

Внутреннее поле

Искусственный газон четвёртого поколения укладывается на ударопоглотительную подушку толщиной 20 мм. Инфляция кокосово-кварцевой смесью уменьшает разлет гранул. Планировка выполнена термоскреплением, исключающим разрывы швов при низких температурах.

Благоустройство

Парковка на восемьдесят машиномест асфальтируется щебёночно-мастичным слоем 5 см. Ливнёвка подсоединяется к накопительному резервуару объёмом тридцать кубометров. Пешие дорожки покрываются фибробетоном с противоскользящей насечкой.

Финансовая модель

Капекс манежа 5000 м² стартует от 95 000 руб./м² при стальном каркасе и мембране. Почти четверть бюджета съедает инженерный блок, десять процентов уходит на проект и экспертизу, двенадцать — на отделочную часть. Операционные затраты сокращаются при установке теплового насоса и светодиодных ламп с датчиками движения. Амортизационный срок — двенадцать лет.

Сдача и эксплуатация

После монтажа подрядчик проводит нагрузочные испытания трибун, проверку узлов ГРЩ, балансировку вентиляции. Приёмщик подписывает акт рабочей комиссии, далее приглашается госинспекция. Финальный пакет включает паспорт объекта, инструкции обслуживающего персонала, график планово-предупредительных операций, страховой полис гражданской ответственности подрядчика на три года. Комплекс готов к тренировкам без дополнительных вложений.

Термин «под ключ» подразумевает передачу заказчику готового спортивного комплекса, обслуживаемого одной командой подрядчика. Плотная координация стадий снижает стоимость цикла и удерживает плановые сроки.

Концепция и проектирование

Начальная стадия включает анализ градостроительных регламентов, геологии, транспортного доступа. Площадка под манеж потребляет четыре-пять гектаров. На такой территории размещаются здание, парковка, тренировочные поля, зона эвакуации. Габариты поля 105 × 68 м, высота до низа ферм минимум 12 м — мячи свободно летят по высоким траекториям. Вместимость трибун зависит от профиля комплекса: академия ограничивается 200-500 местами, клуб высшей лиги закладывает 3000-5000, включая пресс-ложу и VIP.

Каркас и ограждение

Стальной арочный каркас из горячекатаных ферм выдерживает снеговую и ветровую нагрузку региона. Версия из клеёного бруса придаёт интерьеру теплый оттенок. Мембранная оболочка ускоряет монтаж, однако критична к резервированию электропитания. Утеплённые сэндвич-панели по периметру снижают теплопотери. ПВХ-кровля отражает ультрафиолет, сетка-конденсатосборник пресекает капли на газон.

Инженерные системы

Модульная газовая котельная подаёт тепло в приточную установку, подпольный обогрев и ГВС. Десикационный осушитель удерживает влажность 40-55 %. Воздушные рукава равномерно распределяют приток вдоль поля, сквозняки отсутствуют. Электрощитовая рассчитана на пиковую нагрузку 400-600 кВт, кабельные линии проходят в лотках EI60.

Освещение

Светодиодные прожекторы уровня II по требованиям FIFA дают 750 лк на газоне при равномерности 0,7. Установленно управление DALI: тренер выбирает сцену «тренировка», «матч», «концерт». Источники света служат свыше 60 000 ч при сохранении 80 % потока, драйверы исключают мерцание во время трансляций.

Поле и опции

Искусственный газон FIFA Quality Pro лежит на амортизирующей прослойки 20 мм с песчано-резиновой засыпкой. Дренаж собирает ливневые воды через перфорированные трубы, жидкость поступает в резервуар повторного применения. Обогрев водяным контуром гарантирует игровое состояние при −15 °C. По периметру смонтированы борта и сетки 6 м.

Инфраструктура игрока и зрителя

Под трибунами располагаются раздевалки, душевые, зона восстановления, медицинский пункт, аппаратная VAR. Ширина коридоров 2,4 м пропускает потоки команд. Для болельщиков предусмотрены фуд-корт, клубный магазин, санузлы, Wi-Fi 6. Инклюзивные подъёмники связывают уровни, тактильные указатели ведут к эвакуационным выходам.

Безопасность и автоматизация

Система СОУЭ категории 3 транслирует речевые сообщения на все зоны. Видеоаналитика считает посетителей, контролирует периметр без мёртвых зон. BMS сводит параметры энергии, оператор управляет климатом, освещением и доступом через единый интерфейс.

Финансы и график

Средний бюджет арочного манежа на 4000 мест с газоном FIFA Quality Pro, инженерными сетями и мебелью оценивается в 6,5-7,2 млн €. Доля каркаса и ограждения — 28 %, внутренняя отделка и коммуникации — 32 %, поле — 12 %. EPC-контракт занимает 180-240 дней: 45 дней проект, 90 дней производство металлоконструкций, 60 дней стройка, 30 дней пуск и передача.

Эксплуатация

Регламентное обслуживание включает ежедневную расчёску ворса, еженедельное пополнение засыпки, сезонную калибровку автоматики, очистку воздуховодов дважды в год. OPEX равен 2,5-3 % от CAPEX при загрузке 50 ч в неделю. Доход приносят корпоративные турниры, аренда времени, фестивали.

Стратегия развития

Следующий этап охватывает гибридное LED-табло, VR-зону для анализа тактики, зарядные станции для электробусов. Манеж превращается в многофункциональный кластер спорта, событий и обучения, функционирующий без сезонных ограничений.
