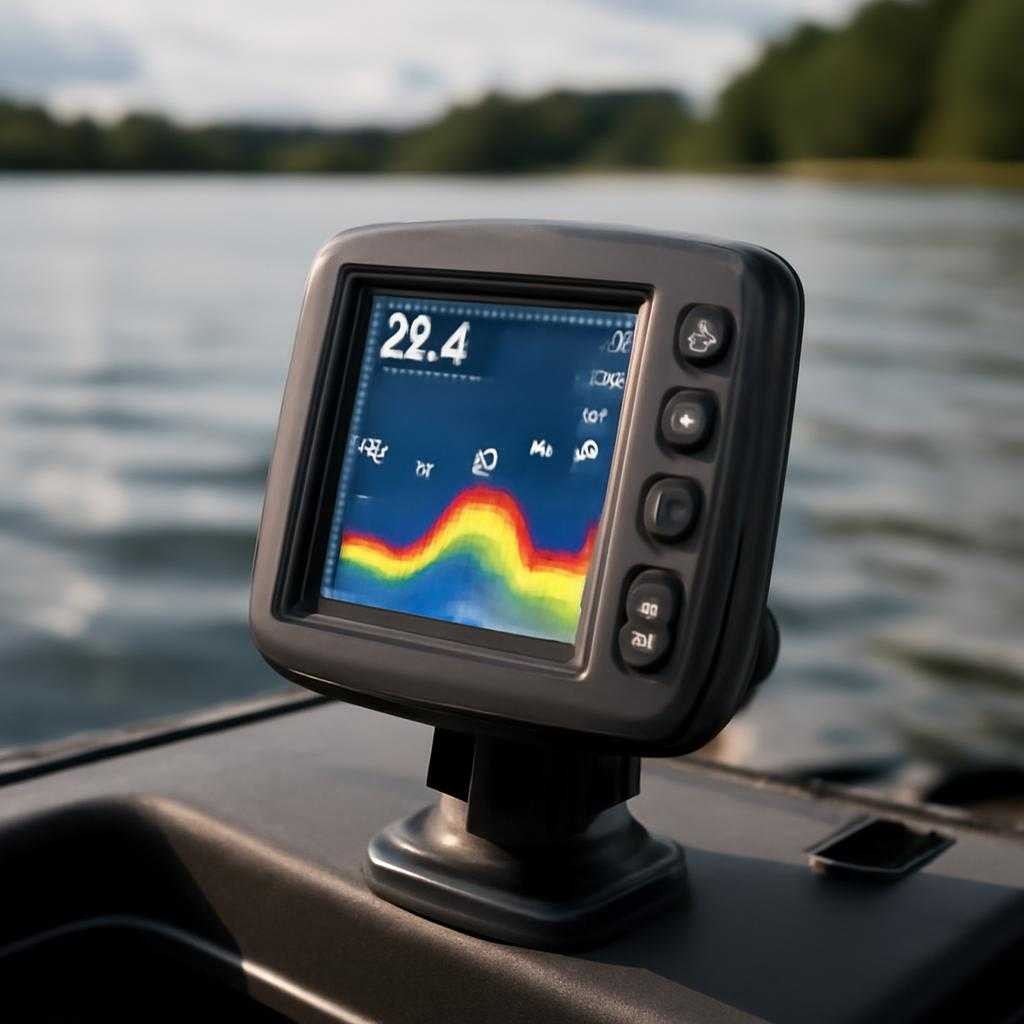

Антон ВладимировичЯ ловлю хищника с девяностых и помню эпоху, когда рельеф дна приходилось угадывать по изменениям цвета воды. Эхолот поменял игру: прибор даёт мне фактическую картину под корпусом лодки и подо льдом зимником. Ни одна палка-простукивалка не сравнится с импульсом, который уходит в толщу и возвращается информационным бумерангом.
Принцип гидролокации
Пьезокерамическая пластина внутри датчика преобразует электрический разряд в механическую волну. Импульс расходится конусом, отражается от плотных границ — грунта, каркаса коряг, плавательного пузыря судака. Скорость звука в пресной воде при десяти градусах — 1480 м/с, поэтому вычисляю глубину по формуле h = t · c⁄2, где t — время в секундах, c — скорость. Деление на два нужно, поскольку сигнал преодолевает путь туда и обратно. На мониторе появится линия дна, а над нею — дуги живых объектов.
Оборудование и частоты
Базовый датчик работает на 200 кГц, что даёт конус 20°. Для мутного озера лучше ставить 83 кГц: луч шире, возвращается больше энергии, хотя детализация снижается. Технология CHIRP использует «свип» — короткий свист от 140 кГц до 240 кГц. Широкий спектр повышает соотношение сигнал/шум и рисует на экране тонкую линию не хуже медицинского сканера. Боковой обзор SideScan применяет 455 кГц, чтобы отрисовать картинку левее и правее траектории движения, словно чёрно-белую фотографию, где коряга выглядит серебристым силуэтом с тенью.
Приём сигнала
После отражения давление превращается в ток той же пьезопластины. АЦП оцифровывает колебание, а DSP-процессор фильтрует его методом Калмана: случайные всплески затухают, полезная огибающая остаётся. Корреляционный детектор вычисляет максимумы, строя амплитудный профиль. На этом этапе важно выставить усиление (gain). Чрезмерное усиление продуцирует «снег», слабое — прячет мелкую плотву. Я регулирую до тех пор, пока на глубине шесть метров грунт выглядывает тонкой полосой без эхолокационного хвоста.
Интерпретация дуг
Дуга формируется из-за движения лодки: рыба пересекает луч, и пиксели получают разные времена задержки. Хищник, притулившийся к дну, рисует толстую запятую, стая уклейки — облако с хаотичными пробелами, похожими на звездное скопление. Термоклин отмечается контрастной полосой, так как плотность и температура образуют границу, отражающую звук почти как ил.
Монтаж датчика
Поплавковый корпус ставлю ниже днища на пару сантиметров, угол нулевой относительно одной линии, иначе лепесток диаграммы уходит в небо или рубит пузыри винта. Подлёдная версия крепится на телескопической штанге: ледяная крошка не должна застревать между трансдьюсером и водой, иначе аттенюация (ослабление) поднимается до 20 дБ, и дуги превращаются в пунктир.
Зимняя гидрография
Во время «глухозимья» рыба стоит в разреженных слоях кислорода, поэтому использую импульс 455 кГц для детальной визуализации. Эхолот в режиме Flasher показывает кольцевую шкалу: глубина читается по цветам, а пики активности выглядят как салютные скобы. Модель с Li-ion – батареей работает восемь часов при –15 °C, ёмкость падает, но процессор не слепнет.
Редкие приёмы
1. Применяю эффект «икра»: ночной режим с красным спектром снижает аккомодацию зрачка, глаза не устают, контраст ощущается даже при фарах судачьего катера.
2. Датчик под названием «стрингер» располагаю на корме, соединяю с передним блоком Wi-Fi-модулем. Скорость передачи 5 Гц избавляет от задержки, даже крошечный подводный свал фиксируется в реал-тайме.
3. Для троллинга в глубоководье включаю «канцеляцию мультипути»: отражение от подплава отсекается, основная локация остаётся чистой.
Финальная мысль
Эхолот даёт рыболову рентген под килем: щука перестаёт быть призраком, коряжник перестаёт пугать пропеллер. Прибор, конечно, не ловит вместо человека, но превращает воду из тайны в читаемую книгу.
